Vägvisning cykel

Huvudcykelstråk

På huvudcykelstråk utformas cykelvägvisning enligt Figur 1-3. Reflexen ska vara normalreflekterande. Målpunkter markeras med dubbelsidigt textad destinationsskylt.
Upprepnings- och riktningsskyltar tillverkas av strängpressad aluminiumprofil i kvadratisk form. Pilen på upprepnings- och riktningsskyltar trycks på den kvadratiska ytan på samma sätt som för Cykellänken, se Figur 7.
Rör, destinationsskylt, toppfäste och toppknopp lackas i svart.

Figur 1: Mått på upprepnings- och riktningsvisarskyltar för huvudcykelstråk

Figur 2: Mått, material och färg på destinationsskyltar för huvudcykelstråk

Vägvisningsskylten lackas vit. Stödprofil och klammer lackas i svart. Reflexdekalen (facen) till vägvisare och destinationsskylt samt toppsymbol har vit botten med röd text. Röd färgkod är Pantone 185C.

Figur 3: Mått, material och färg på vägvisningsskylt för huvudcykelstråk

Stångåstråket

Längs Stångåstråket utformas cykelvägvisningen enligt samma princip som huvudcykelstråket men med vissa ändringar.

Rör, klammer, stödprofil, destinationsskylt och toppknopp lackas i RAL7016. Även vägvisningsskylten lackas i RAL7016. Reflexdekalen (facen) ska ha blå färg som grundfärg, färgkod Pantone 282C. Symbolen för Stångåstråket är blå/vit där blå har färgkod Pantone 286U. Figur 4 visar färgsättning på vägvisningsskylt längs Stångåstråket. Textstorlek 60 mm.

Figur 4: Exempel på vägvisningsskylt längs Stångåstråket

Cykellänken

För Cykellänken (prioriterat huvudcykelstråk) används enkelsidig skyltbåge och upprepnings- och riktningsskylt enligt Figur 5 och 6. Bågen tillverkas av aluminiumrör med ytterdiameter 80 mm och lackas i RAL 7016. Även lamellerna lackeras i RAL 7016. Reflexdekalen utförs med normalreflekterande (EG) reflex.

Figur 5: Mått, färg och teckensnitt på skyltbåge för vägvisning längs Cykellänken

Figur 6. Mått och teckensnitt på skyltbåge för anvisning längs Cykellänken.

Figur 7. Mått och teckensnitt på skyltbåge för anvisning längs Cykellänken

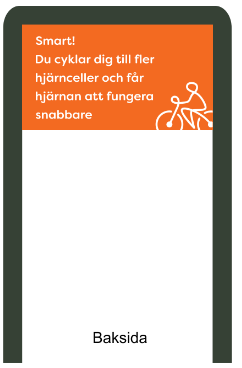

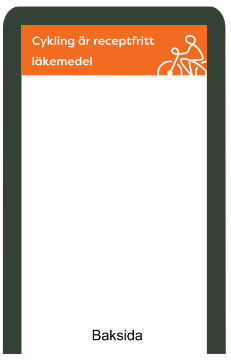

Figur 8. Exempel på hur baksidorna på vägvisarna kan utformas.
Samma färg (RAL 2004) och reflexkvalité (normalreflekterande) som på framsidan av vägvisaren.

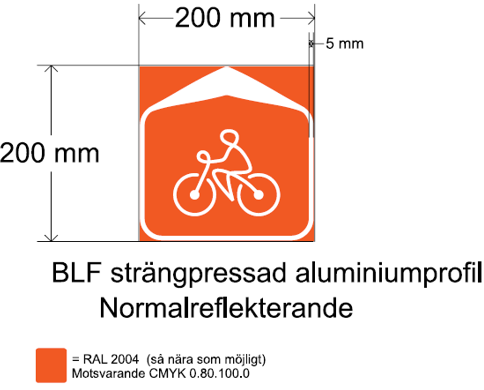

Figur 9. Mått, material och färg på upprepnings- och riktningsvisarskylt för Cykellänken. Reflexdekalen ska vara i högreflekterande, prismatiskt utförande.
